.jpg)
主要用途：
視鏡用于石油、化工及其它工業設備窺視裝置上，以觀察設備內部物料操作情況。材料有不銹鋼、碳鋼、襯里等。最高使用壓力為25kgf/cm2,允許介質溫度為0-200℃。視鏡玻璃材質為鋼化硼硅玻璃，鋼化硼硅玻璃色度溫差為180℃。
技術參數：
| 殼體材質 Body |
視窗材質 |
S密封件 |
工作溫度（℃） |
操作壓力 |
連接方式 |
允許急變溫度（℃） |
|
碳鋼 CS 不銹鋼 304 不銹鋼 316L 玻璃鋼 FRP |
鋼化硼硅玻璃 |
丁腈橡膠
聚四氟乙烯 |
-10～250℃ |
0.6～2.5MPa |
螺紋連接 法蘭連接 對焊連接 |
＜60℃ |
|
石英玻璃 |
-30～800℃ |
0.6～1.0 MPa |
||||
|
鈉鈣玻璃 |
0～80℃ |
0.6～1.0 MPa |
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
制造、檢測標準：參照“HGS07-105-106壓力容器視鏡”設計制造和驗收。

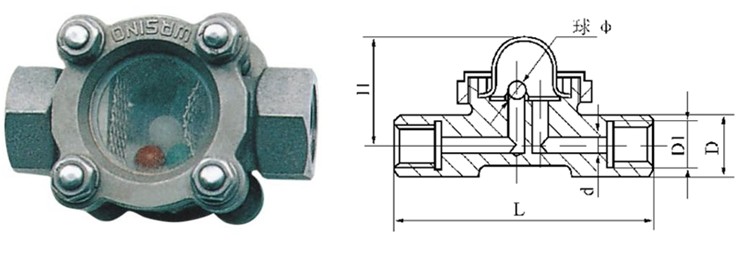

絲口式的要參數：
| IN |
DN |
L |
H |
D |
D1 |
D2 |
|
1/2＂ |
15 |
130 |
65 |
80 |
65 |
50 |
|
3/4＂ |
20 |
130 |
65 |
80 |
65 |
50 |
|
1＂ |
25 |
130 |
65 |
80 |
65 |
50 |
|
11/4＂ |
32 |
160 |
80 |
100 |
80 |
65 |
|
11/2＂ |
40 |
160 |
85 |
100 |
80 |
65 |
|
2＂ |
50 |
170 |
85 |
100 |
80 |
65 |
訂貨須知：
1、訂貨時請注明產品尺寸、操作壓力及材質。
2、當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
